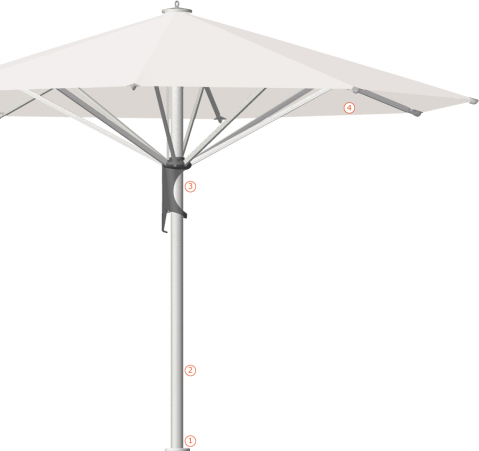

CASTELLO® M4

Schattenverlauf und Schattenlänge am 21. Juni, 9 - 17 Uhr

Die nebenstehende Grafik illustriert den mit diesem Schirmmodell erzielbaren Schatten zu verschiedenen Tageszeiten. Grundlage ist der Sonnenverlauf am 21. Juni, 9-17 Uhr. Weitere Informationen finden Sie im Glossar unter ⇒ Schattenverlauf.
Nenngröße in cm
Seitenabstand in cm
Grundfläche in m²

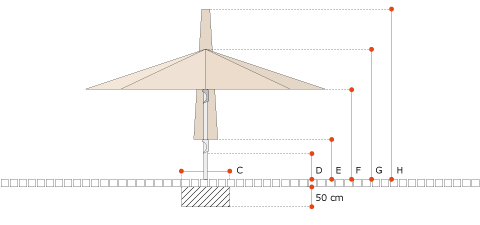

Höhe offen H in cm
lichte Höhe F in cm
Gesamthöhe G in cm
Schließhöhe E in cm
Schieberdistanz D in cm
windsicher km/h (Windstärke)
Nenngröße in cm
Seitenabstand in cm
Grundfläche in m²
Höhe offen H in cm
lichte Höhe F in cm
Gesamthöhe G in cm
Schließhöhe E in cm
Schieberdistanz D in cm
windsicher km/h (Windstärke)
Ø 350
325
8,7
280
225
340
155
110
100 (10)
Ø 400
370
11,3
295
225
360
140
105
80 (9)
Ø 450
415
14,3
300
225
375
130
95
65 (8)
Ø 500
460
17,7
310
225
395
120
85
55 (7)
Ø 500 cm, verstä
460
17,7
310
225
395
120
85
65 (8)
Ø 550
510
21,4
315
225
405
110
75
60 (7)
Ø 600
555
25,5
325
225
425
100
65
50 (7)
Nenngröße in cm

Grundfläche in m²






300 x 300
9,0
300
225
375
150
85
100 (10)
350 x 350
12,3
300
225
375
115
85
85 (9)
400 x 400
16,0
310
225
400
100
75
50 (7)
400 x 400 cm, verstä
16,0
310
225
400
100
75
65 (8)
450 x 450
20,3
315
225
415
80
65
55 (7)
500 x 500
25,0
325
225
435
65
55
50 (7)
Nenngröße in cm

Grundfläche in m²






300 x 400
12,0
300
225
375
110
90
65 (8)
350 x 450
15,8
310
225
400
110
75
55 (7)
400 x 500
20,0
320
225
420
80
65
50 (7)
Die Höhenmaße gelten für Schirme ohne Volant und nur bei Montage des Schirms auf einer Bodenhülse. Bei einer mobilen Aufstellung müssen die entsprechenden Sockelhöhen beachtet werden. Angaben zur maximal zulässigen Windgeschwindigkeit gelten nur bei Montage des Schirms auf einer geeigneten Bodenhülse und der entsprechenden Fundamentgröße sowie - bei neigbaren Schirmen - einem horizontal gestellten Schimteil. Bei allen angegebenen Maßen ist ein Sicherheitszuschlag zu berücksichtigen. Der Abstand zu Gebäuden (zu Vorsprüngen und Dachüberständen) und zu Schirmen untereinander muss mindestens 20 cm betragen. Bei den Höhenangaben ist ein Sicherheitszuschlag von mindestens 10 cm zu berücksichtigen.
Nenngröße
in cm
5
Glatz
Stoffklasse 5
100% Polyacryl,
ca. 300 g/m²

mehr Info
  • 100% Polyacryl-Gewebe, ca. 300 g/m²
  • Gewebe aus spinndüsengefärbter Faser
  • Lichtechtheit 7 - 8, vorzügliche Farbbeständigkeit
  • wasser- und schmutzabweisende Imprägnierung
  • optimaler Schutz gegen ultraviolette Strahlen:
    UV-Protection Factor ≥ 30
  • Nahtmaterial: Polyester
12+
Quante-Design
Stoffklasse 12+
100% Polyacryl,
ca. 300 g/m²

mehr Info
  • 100% Polyacryl-Gewebe, ca. 300 g/m²
  • Gewebe aus spinndüsengefärbter Faser
  • Lichtechtheit 7 - 8, vorzügliche Farbbeständigkeit
  • wasser- und schmutzabweisende Imprägnierung
  • optimaler Schutz gegen ultraviolette Strahlen:
    UV-Protection Factor ≥ 30
  • Nahtmaterial:
    • Diagonalnähte mit PTFE-Nähfaden genäht
    • wasserdicht ausgebildete Quernähte mit erhöhter Zugfestigkeit, geklebt
